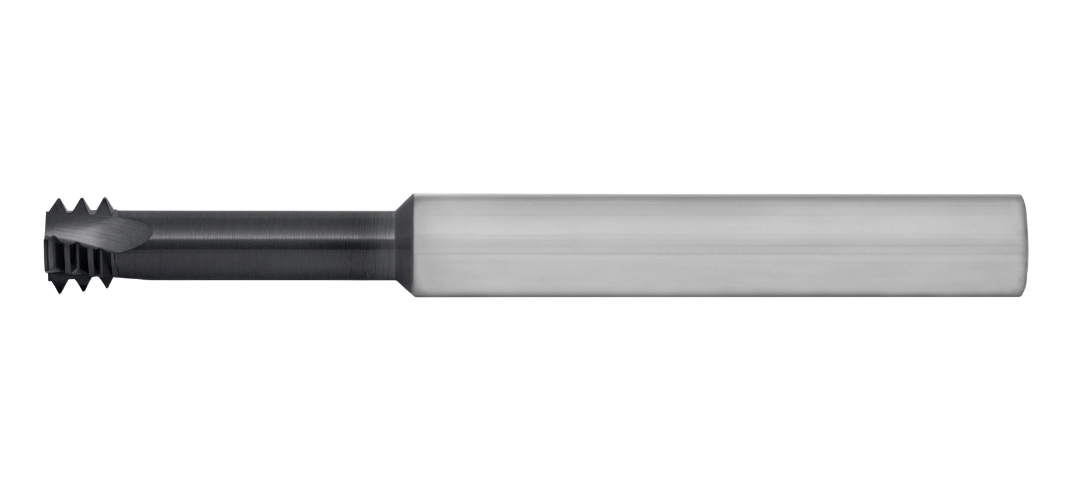

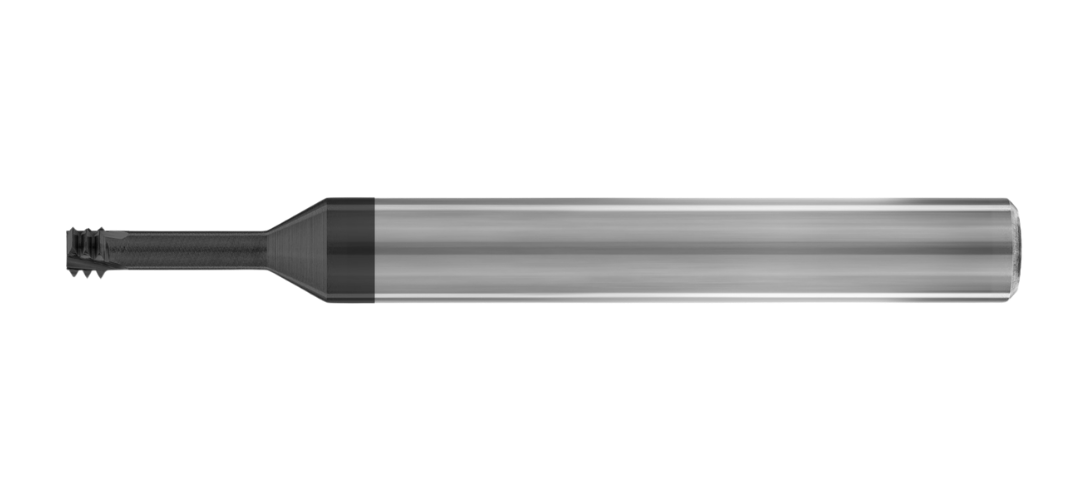

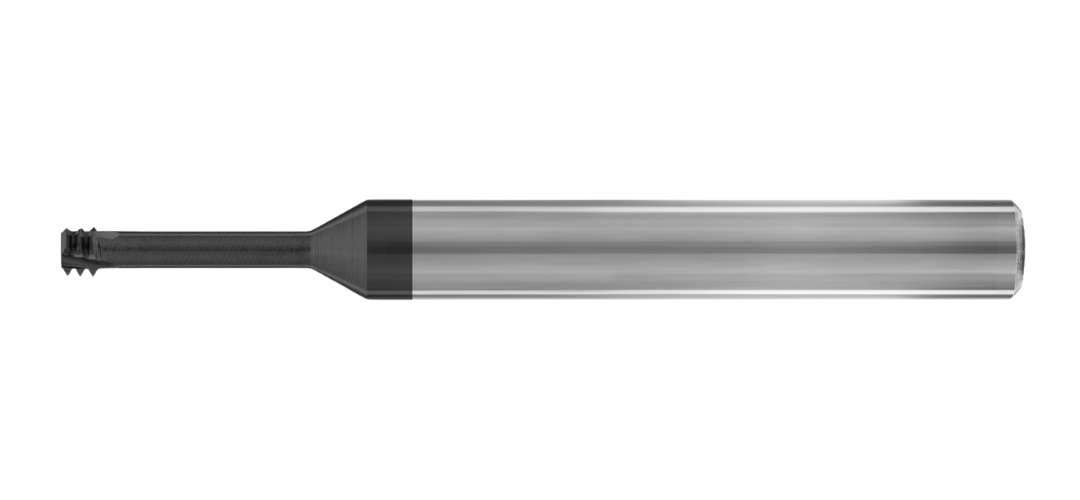

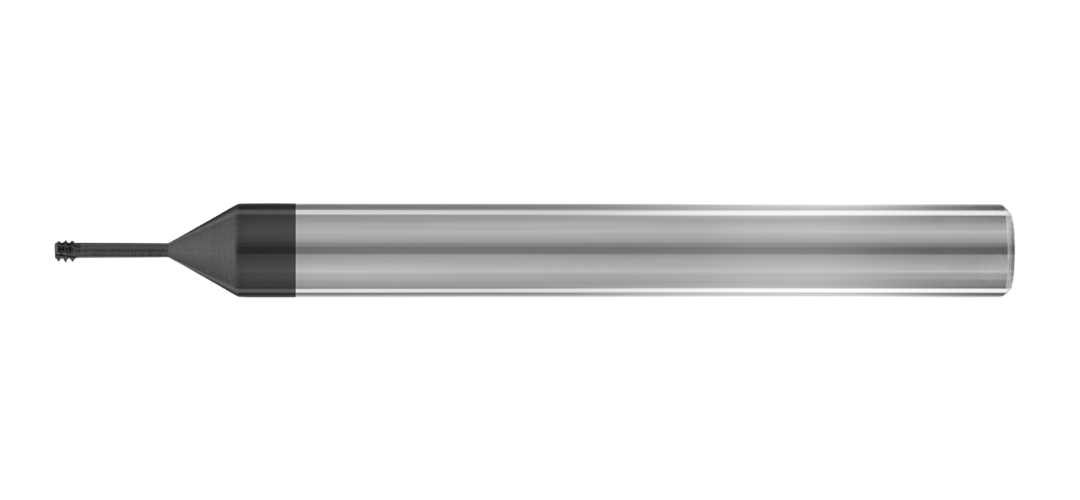

UN Long Reach Thread Mill (TMLR)

Machines 2A/2B and 3A/3B Unified National threads
Long reach design supports threading in deep cavities and complex part features
Solid carbide construction provides rigidity, stability, and accuracy in extended applications
Available uncoated or with AlTiN+ or Versa (AlCrN) for application-specific performance

The UN Long Reach Thread Mill (TMLR) is engineered for precision threading in deep or hard-to-reach areas where standard tools can’t reach. Designed for extended-reach applications, it helps produce clean, consistent Unified National threads while maintaining rigidity and stability in challenging parts.

How to Buy

Technical Support

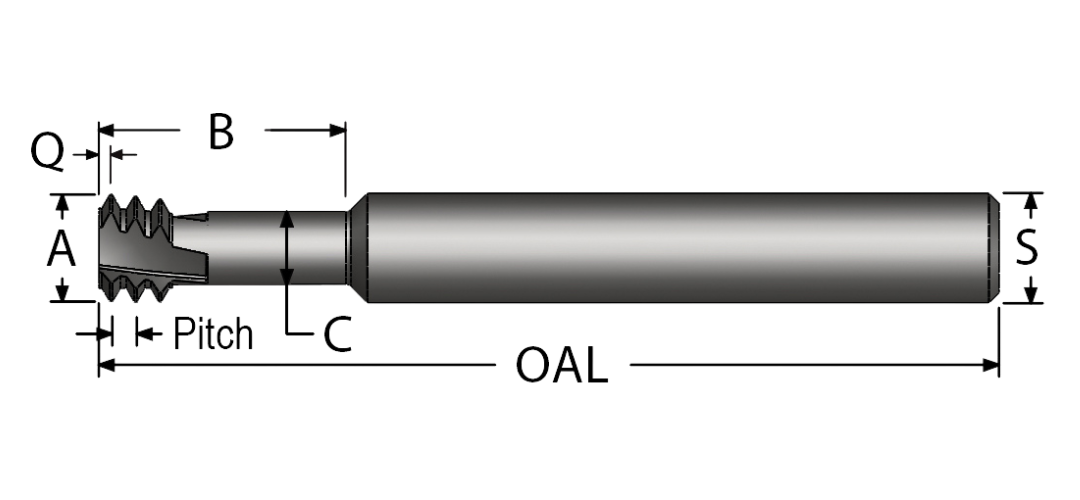

Thread/Pitch	A (Tool Diameter)	B (Length of Cut)	C (Neck Diameter)	Q (Length)	S (Shank Diameter)	OAL	Flutes	Uncoated Tool #	Uncoated EDP #	AlTiN+ EDP #	Versa EDP #
0-80	0.042	0.120	0.024	0.006	0.250	2.50	3	TMLR042-80	110883	110885	111041
0-80	0.042	0.180	0.024	0.006	0.250	2.50	3	TMLR042-80EL	110887	110889	111040
1-64	0.052	0.150	0.030	0.006	0.250	2.50	3	TMLR052-64	110891	110893	111043
1-64	0.052	0.210	0.030	0.006	0.250	2.50	3	TMLR052-64EL	110895	110897	111044
1-72	0.052	0.180	0.033	0.007	0.250	2.50	3	TMLR052-72	110899	110901	111045
1-72	0.052	0.250	0.033	0.007	0.250	2.50	3	TMLR052-72EL	110903	110905	111044
2-56	0.065	0.180	0.039	0.009	0.250	2.50	3	TMLR065-56	110501	110603	111047
2-56	0.065	0.210	0.039	0.009	0.250	2.50	3	TMLR065-56EL	110504	110606	111046
2-56	0.065	0.290	0.039	0.009	0.250	2.50	3	TMLR065-56XL	110505	110607	111048
3-48	0.073	0.200	0.044	0.010	0.250	2.50	3	TMLR073-48	110907	110909	111050
3-48	0.073	0.280	0.044	0.010	0.250	2.50	3	TMLR073-48EL	110911	110913	111049
4-40	0.082	0.225	0.046	0.013	0.250	2.50	3	TMLR082-40	110507	110609	111052
4-40	0.082	0.300	0.046	0.013	0.250	2.50	3	TMLR082-40EL	110510	110612	111051
4-40	0.082	0.400	0.046	0.013	0.250	2.50	3	TMLR082-40XL	110915	110917	111053
6-32	0.100	0.260	0.056	0.016	0.250	2.50	3	TMLR100-32	110513	110615	111061
6-32	0.100	0.400	0.056	0.016	0.250	2.50	3	TMLR100-32EL	110516	110618	111060
6-32	0.100	0.540	0.056	0.016	0.250	2.50	3	TMLR100-32XL	110919	110921	111062
6-40	0.100	0.260	0.065	0.013	0.250	2.50	3	TMLR100-40	110519	110621	111064
6-40	0.100	0.400	0.065	0.013	0.250	2.50	3	TMLR100-40EL	110522	110624	111063
6-40	0.100	0.540	0.065	0.013	0.250	2.50	3	TMLR100-40XL	110923	110925	111065
8-32	0.126	0.300	0.080	0.016	0.250	2.50	3	TMLR126-32	110525	110627	111078
8-32	0.126	0.500	0.080	0.016	0.250	2.50	3	TMLR126-32EL	110528	110630	111077
8-32	0.126	0.700	0.085	0.016	0.250	2.50	3	TMLR126-32XL	110927	110929	111079
8-36	0.126	0.300	0.085	0.014	0.250	2.50	3	TMLR126-36	110531	110633	111081
8-36	0.126	0.500	0.085	0.014	0.250	2.50	3	TMLR126-36EL	110534	110636	111080
10-24	0.139	0.400	0.080	0.021	0.250	2.50	3	TMLR139-24	110537	110639	111083
10-24	0.139	0.600	0.080	0.021	0.250	2.50	3	TMLR139-24EL	110540	110642	111082
10-24	0.139	0.750	0.080	0.021	0.250	2.50	3	TMLR139-24XL	110935	110937	111084
10-32	0.139	0.400	0.093	0.016	0.250	2.50	3	TMLR139-32	110543	110645	111086
10-32	0.139	0.600	0.093	0.016	0.250	2.50	3	TMLR139-32EL	110546	110648	111085
10-32	0.139	0.750	0.093	0.016	0.250	2.50	3	TMLR139-32XL	110939	110941	111087
10-48	0.139	0.400	0.106	0.010	0.250	2.50	3	TMLR139-48	110549	110651	111089
10-48	0.139	0.600	0.106	0.010	0.250	2.50	3	TMLR139-48EL	110552	110654	111088
1/4-20	0.186	0.500	0.112	0.025	0.250	2.50	3	TMLR186-20	110555	110657	111096
1/4-20	0.186	0.700	0.112	0.025	0.250	2.50	3	TMLR186-20EL	110558	110660	111095
1/4-20	0.186	0.900	0.112	0.025	0.250	2.50	3	TMLR186-20XL	110947	110949	111097
1/4-28	0.186	0.500	0.130	0.018	0.250	2.50	3	TMLR186-28	110561	110663	111099
1/4-28	0.186	0.700	0.130	0.018	0.250	2.50	3	TMLR186-28EL	110564	110666	111098
1/4-28	0.186	0.900	0.130	0.018	0.250	2.50	3	TMLR186-28XL	110951	110953	111100
1/4-32	0.186	0.500	0.140	0.016	0.250	2.50	3	TMLR186-32	110567	110669	111102
1/4-32	0.186	0.700	0.140	0.016	0.250	2.50	3	TMLR186-32EL	110570	110672	111101
1/4-32	0.186	0.900	0.140	0.016	0.250	2.50	3	TMLR186-32XL	110955	110957	111103
5/16-18	0.234	0.600	0.156	0.028	0.250	2.50	3	TMLR234-18	110573	110675	111111
5/16-18	0.234	0.850	0.156	0.028	0.250	2.50	3	TMLR234-18EL	110576	110678	111110
5/16-18	0.234	1.100	0.156	0.028	0.250	2.50	3	TMLR234-18XL	110959	110961	111112
5/16-24	0.234	0.600	0.176	0.021	0.250	2.50	3	TMLR234-24	110579	110681	111114
5/16-24	0.234	0.850	0.176	0.021	0.250	2.50	3	TMLR234-24EL	110582	110684	111113
5/16-24	0.234	1.100	0.176	0.021	0.250	2.50	3	TMLR234-24XL	110963	110965	111115
5/16-28	0.234	0.600	0.180	0.018	0.250	2.50	3	TMLR234-28	110585	110687	111117
5/16-28	0.234	0.850	0.180	0.018	0.250	2.50	3	TMLR234-28EL	110588	110690	111119
5/16-28	0.234	1.100	0.180	0.018	0.250	2.50	3	TMLR234-28XL	110967	110969	111118
5/16-32	0.234	0.600	0.188	0.016	0.250	2.50	3	TMLR234-32	110591	110693	111120
5/16-32	0.234	0.850	0.188	0.016	0.250	2.50	3	TMLR234-32EL	110594	110696	111119
5/16-32	0.234	1.100	0.188	0.016	0.250	2.50	3	TMLR234-32XL	110971	110973	111121
5/16-40	0.234	0.600	0.194	0.013	0.250	2.50	3	TMLR234-40	110597	110699	111123
5/16-40	0.234	0.850	0.194	0.013	0.250	2.50	3	TMLR234-40EL	110600	110702	111122
5/16-40	0.234	1.100	0.194	0.013	0.250	2.50	3	TMLR234-40XL	110975	110977	111124
3/8-16	0.285	0.750	0.191	0.031	0.375	3.50	3	TMLR285-16	110705	110771	111126
3/8-16	0.285	1.000	0.191	0.031	0.375	3.50	3	TMLR285-16EL	110708	110774	111125
3/8-16	0.285	1.400	0.191	0.031	0.375	3.50	3	TMLR285-16XL	110979	110981	111127
3/8-24	0.285	0.750	0.222	0.021	0.375	3.50	3	TMLR285-24	110711	110777	111129
3/8-24	0.285	1.000	0.222	0.021	0.375	3.50	3	TMLR285-24EL	110714	110780	111128
3/8-24	0.285	1.400	0.222	0.021	0.375	3.50	3	TMLR285-24XL	110983	110985	111130
3/8-32	0.285	0.750	0.235	0.016	0.375	3.50	3	TMLR285-32	110717	110783	111132
3/8-32	0.285	1.000	0.235	0.016	0.375	3.50	3	TMLR285-32EL	110720	110786	111119
7/16-14	0.340	0.800	0.235	0.036	0.375	3.50	3	TMLR340-14	110723	110789	111137
7/16-14	0.340	1.200	0.235	0.036	0.375	3.50	3	TMLR340-14EL	110726	110792	111136
7/16-14	0.340	1.700	0.235	0.036	0.375	3.50	3	TMLR340-14XL	110991	110993	111138
7/16-18	0.340	0.800	0.258	0.028	0.375	3.50	3	TMLR340-18	110729	110795	111140
7/16-18	0.340	1.200	0.258	0.028	0.375	3.50	3	TMLR340-18EL	110732	110798	111139
7/16-20	0.340	0.800	0.265	0.025	0.375	3.50	3	TMLR340-20	110735	110801	111142
7/16-20	0.340	1.200	0.265	0.025	0.375	3.50	3	TMLR340-20EL	110738	110804	111141
7/16-20	0.340	1.700	0.265	0.025	0.375	3.50	3	TMLR340-20XL	110999	111001	111143
1/2-12	0.370	0.800	0.245	0.042	0.375	3.50	3	TMLR370-12	110741	110807	111145
1/2-12	0.370	1.200	0.245	0.042	0.375	3.50	3	TMLR370-12EL	110744	110810	111144
1/2-12	0.370	1.800	0.245	0.042	0.375	3.50	3	TMLR370-12XL	111003	111005	111146
1/2-13	0.370	0.800	0.255	0.038	0.375	3.50	3	TMLR370-13	110747	110813	111148
1/2-13	0.370	1.200	0.255	0.038	0.375	3.50	3	TMLR370-13EL	110750	110816	111147
1/2-13	0.370	1.800	0.255	0.038	0.375	3.50	3	TMLR370-13XL	111007	111009	111149
1/2-18	0.370	0.800	0.287	0.028	0.375	3.50	3	TMLR370-18	110753	110819	111151
1/2-18	0.370	1.200	0.287	0.028	0.375	3.50	3	TMLR370-18EL	110756	110822	111150
1/2-20	0.370	0.800	0.295	0.025	0.375	3.50	3	TMLR370-20	110759	110825	111153
1/2-20	0.370	1.200	0.295	0.025	0.375	3.50	3	TMLR370-20EL	110762	110828	111152
1/2-20	0.370	1.800	0.295	0.025	0.375	3.50	3	TMLR370-20XL	111015	111017	111154
1/2-32	0.370	0.800	0.315	0.016	0.375	3.50	3	TMLR370-32	110765	110831	111156
1/2-32	0.370	1.200	0.315	0.016	0.375	3.50	3	TMLR370-32EL	110768	110834	111155
5/8-11	0.470	1.200	0.335	0.045	0.500	4.00	4	TMLR470-11	110837	110861	111164
5/8-11	0.470	1.750	0.335	0.045	0.500	4.00	4	TMLR470-11EL	110840	110864	111163
5/8-11	0.470	2.300	0.335	0.045	0.500	4.00	4	TMLR470-11XL	111023	111025	111165
3/4-10	0.495	1.200	0.345	0.050	0.500	4.00	4	TMLR495-10	110843	110867	111167
3/4-10	0.495	1.750	0.345	0.050	0.500	4.00	4	TMLR495-10EL	110846	110870	111166
3/4-10	0.495	2.400	0.345	0.050	0.500	4.00	4	TMLR495-10XL	111027	111029	111168
3/4-12	0.495	1.200	0.370	0.042	0.500	4.00	4	TMLR495-12	110849	110873	111170
3/4-12	0.495	1.750	0.370	0.042	0.500	4.00	4	TMLR495-12EL	110852	110876	111169
3/4-12	0.495	2.400	0.370	0.042	0.500	4.00	4	TMLR495-12XL	111031	111033	111171
3/4-16	0.495	1.200	0.395	0.031	0.500	4.00	4	TMLR495-16	110855	110879	111173
3/4-16	0.495	1.750	0.395	0.031	0.500	4.00	4	TMLR495-16EL	110858	110882	111172
3/4-16	0.495	2.400	0.395	0.031	0.500	4.00	4	TMLR495-16XL	111035	111037	111174
