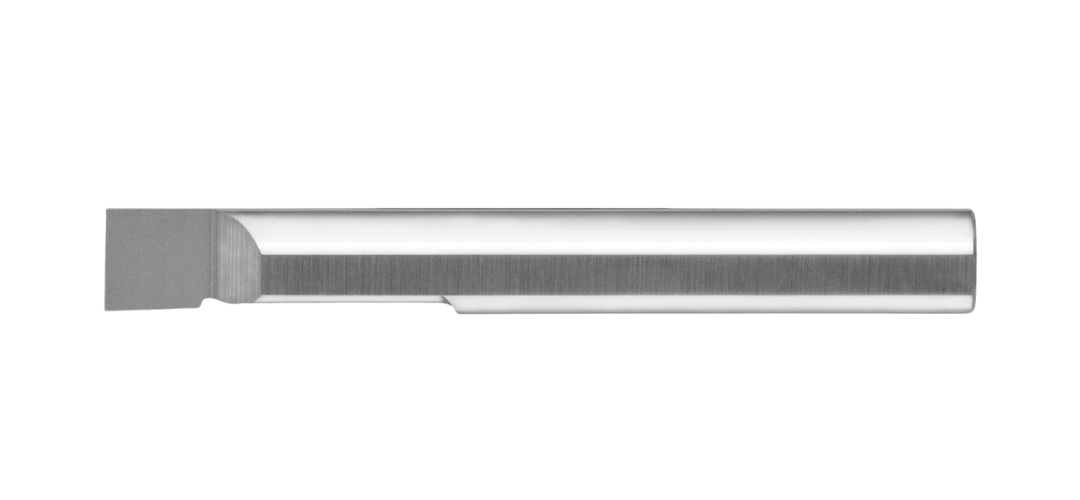

Radius Boring Bars

Designed to produce consistent internal radii and transitions
Stable cutting geometry helps reduce chatter and protect surface finish

Improves repeatability on contoured features compared to manual finishing
Optional AlTiN+ coating extends tool life

Radius Boring Bars are engineered to machine internal radii with repeatable form control and a smooth finish without hand blending.

How to Buy

Technical Support

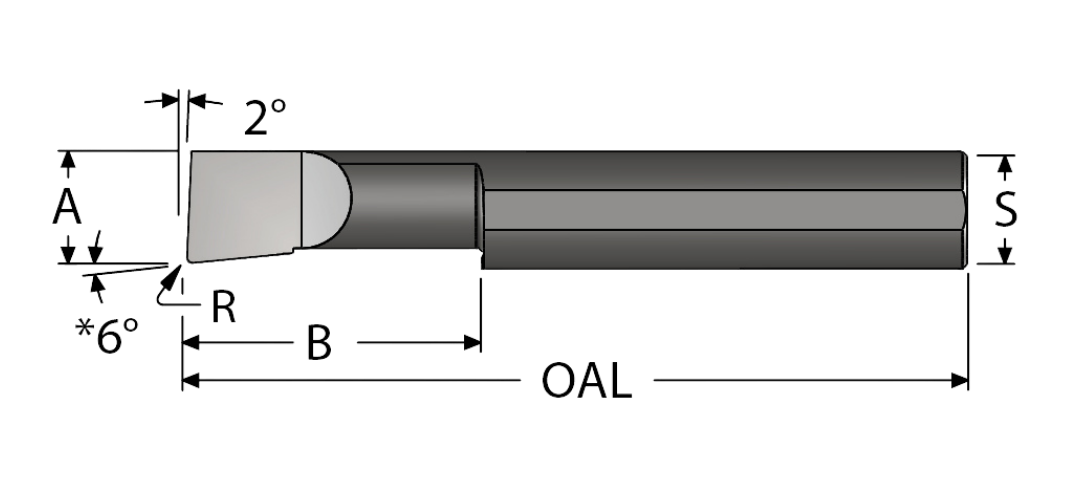

A (Minimum Bore)	B (Maximum Depth)	R (Radius) ±0.001	S (Shank Diameter)	OAL	Tool #	Uncoated EDP #	AlTiN+ EDP #
0.050	0.150	0.0040	0.1250	1.50	B050150R	213348	214134
0.050	0.200	0.0040	0.1250	1.50	B050200R	213351	214137
0.050	0.300	0.0040	0.1250	1.50	B050300R	213354	214140
0.050	0.400	0.0040	0.1250	1.50	B050400R	213357	214143
0.060	0.150	0.0040	0.1250	1.50	B060150R	213360	214146
0.060	0.200	0.0040	0.1250	1.50	B060200R	213363	214149
0.060	0.300	0.0040	0.1250	1.50	B060300R	213366	214152
0.060	0.400	0.0040	0.1250	1.50	B060400R	213369	214155
0.060	0.500	0.0040	0.1250	1.50	B060500R	213372	214158
0.080	0.150	0.0040	0.1250	1.50	B080150R	213375	214161
0.080	0.200	0.0040	0.1250	1.50	B080200R	213378	214164
0.080	0.300	0.0040	0.1250	1.50	B080300R	213381	214167
0.080	0.400	0.0040	0.1250	1.50	B080400R	213384	214170
0.080	0.500	0.0040	0.1250	1.50	B080500R	213387	214173
0.080	0.600	0.0040	0.1250	1.50	B080600R	213390	214176
0.100	0.150	0.0040	0.1250	1.50	B100150R	213393	214179
0.100	0.200	0.0040	0.1250	1.50	B100200R	213396	214182
0.100	0.300	0.0040	0.1250	1.50	B100300R	213399	214185
0.100	0.400	0.0040	0.1250	1.50	B100400R	213402	214188
0.100	0.500	0.0040	0.1250	1.50	B100500R	213405	214191
0.100	0.600	0.0040	0.1250	1.50	B100600R	213408	214194
0.100	0.700	0.0040	0.1250	1.50	B100700R	213411	214197
0.110	0.150	0.0040	0.1250	1.50	B110150R	213414	214200
0.110	0.200	0.0040	0.1250	1.50	B110200R	213417	214203
0.110	0.300	0.0040	0.1250	1.50	B110300R	213420	214206
0.110	0.400	0.0040	0.1250	1.50	B110400R	213423	214209
0.110	0.500	0.0040	0.1250	1.50	B110500R	213426	214212
0.110	0.600	0.0040	0.1250	1.50	B110600R	213429	214215
0.110	0.700	0.0040	0.1250	1.50	B110700R	213432	214218
0.120	0.250	0.0065	0.1875	2.00	B120250R	213435	214221
0.120	0.350	0.0065	0.1875	2.00	B120350R	213438	214224
0.120	0.500	0.0065	0.1875	2.00	B120500R	213441	214227
0.120	0.600	0.0065	0.1875	2.00	B120600R	213444	214230
0.120	0.700	0.0065	0.1875	2.00	B120700R	213447	214233
0.120	0.800	0.0065	0.1875	2.00	B120800R	213450	214236
0.140	0.250	0.0065	0.1875	2.00	B140250R	213453	214239
0.140	0.400	0.0065	0.1875	2.00	B140400R	213456	214242
0.140	0.500	0.0065	0.1875	2.00	B140500R	213459	214245
0.140	0.600	0.0065	0.1875	2.00	B140600R	213462	214248
0.140	0.700	0.0065	0.1875	2.00	B140700R	213465	214251
0.140	0.750	0.0065	0.1875	2.00	B140750R	213468	214254
0.140	0.800	0.0065	0.1875	2.00	B140800R	213471	214257
0.160	0.250	0.0065	0.1875	2.00	B160250R	213477	214263
0.160	0.400	0.0065	0.1875	2.00	B160400R	213480	214266
0.160	0.500	0.0065	0.1875	2.00	B160500R	213483	214269
0.160	0.600	0.0065	0.1875	2.00	B160600R	213486	214272
0.160	0.750	0.0065	0.1875	2.00	B160750R	213489	214275
0.160	0.900	0.0065	0.1875	2.00	B160900R	213492	214278
0.160	1.000	0.0065	0.1875	2.00	B1601000R	213474	214260
0.180	0.350	0.0065	0.2500	2.50	B180350R	213507	214293
0.180	0.500	0.0065	0.2500	2.50	B180500R	213510	214296
0.180	0.600	0.0065	0.2500	2.50	B180600R	213513	214299
0.180	0.750	0.0065	0.2500	2.50	B180750R	213516	214302
0.180	0.900	0.0065	0.2500	2.50	B180900R	213519	214305
0.180	1.000	0.0065	0.2500	2.50	B1801000R	213495	214281
0.180	1.100	0.0065	0.2500	2.50	B1801100R	213498	214284
0.180	1.250	0.0065	0.2500	2.50	B1801250R	213501	214287
0.180	1.500	0.0065	0.2500	2.50	B1801500R	213504	214290
0.200	0.400	0.0065	0.2500	2.50	B200400R	213534	214320
0.200	0.500	0.0065	0.2500	2.50	B200500R	213537	214323
0.200	0.600	0.0065	0.2500	2.50	B200600R	213540	214326
0.200	0.700	0.0065	0.2500	2.50	B200700R	213543	214329
0.200	0.800	0.0065	0.2500	2.50	B200800R	213546	214332
0.200	0.900	0.0065	0.2500	2.50	B200900R	213549	214335
0.200	1.000	0.0065	0.2500	2.50	B2001000R	213522	214308
0.200	1.100	0.0065	0.2500	2.50	B2001100R	213525	214311
0.200	1.200	0.0065	0.2500	2.50	B2001200R	213528	214314
0.200	1.300	0.0065	0.2500	2.50	B2001300R	213531	214317
0.230	0.400	0.0065	0.3125	2.50	B230400R	213576	214362
0.230	0.500	0.0065	0.3125	2.50	B230500R	213579	214365
0.230	0.600	0.0065	0.3125	2.50	B230600R	213582	214368
0.230	0.700	0.0065	0.3125	2.50	B230700R	213585	214371
0.230	0.800	0.0065	0.3125	2.50	B230800R	213588	214374
0.230	0.900	0.0065	0.3125	2.50	B230900R	213591	214377
0.230	1.000	0.0065	0.3125	2.50	B2301000R	213552	214338
0.230	1.100	0.0065	0.3125	2.50	B2301100R	213555	214341
0.230	1.150	0.0065	0.3125	2.50	B2301150R	213558	214344
0.230	1.200	0.0065	0.3125	2.50	B2301200R	213561	214347
0.230	1.250	0.0065	0.3125	2.50	B2301250R	213564	214350
0.230	1.400	0.0065	0.3125	2.50	B2301400R	213567	214353
0.230	1.500	0.0065	0.3125	2.50	B2301500R	213570	214356
0.230	1.600	0.0065	0.3125	3.00	B2301600R	213573	214359
0.290	0.500	0.0065	0.3125	2.50	B290500R	213615	214401
0.290	0.600	0.0065	0.3125	2.50	B290600R	213618	214404
0.290	0.750	0.0065	0.3125	2.50	B290750R	213621	214407
0.290	0.900	0.0065	0.3125	2.50	B290900R	213624	214410
0.290	1.000	0.0065	0.3125	2.50	B2901000R	213594	214380
0.290	1.100	0.0065	0.3125	2.50	B2901100R	213597	214383
0.290	1.250	0.0065	0.3125	2.50	B2901250R	213600	214386
0.290	1.350	0.0065	0.3125	2.50	B2901350R	213603	214389
0.290	1.500	0.0065	0.3125	2.50	B2901500R	213606	214392
0.290	1.600	0.0065	0.3125	3.00	B2901600R	213609	214395
0.290	1.750	0.0065	0.3125	3.00	B2901750R	213612	214398
0.320	0.500	0.0065	0.3750	2.50	B320500R	213654	214440
0.320	0.600	0.0065	0.3750	2.50	B320600R	213657	214443
0.320	0.750	0.0065	0.3750	2.50	B320750R	213660	214446
0.320	0.900	0.0065	0.3750	2.50	B320900R	213663	214449
0.320	1.000	0.0065	0.3750	2.50	B3201000R	213627	214413
0.320	1.100	0.0065	0.3750	2.50	B3201100R	213630	214416
0.320	1.250	0.0065	0.3750	2.50	B3201250R	213633	214419
0.320	1.500	0.0065	0.3750	2.50	B3201500R	213636	214422
0.320	1.600	0.0065	0.3750	3.00	B3201600R	213639	214425
0.320	1.800	0.0065	0.3750	3.00	B3201800R	213642	214428
0.320	2.000	0.0065	0.3750	4.00	B3202000R	213645	214431
0.320	2.500	0.0065	0.3750	4.00	B3202500R	213648	214434
0.320	3.000	0.0065	0.3750	4.00	B3203000R	213651	214437
0.360	0.500	0.0065	0.3750	2.50	B360500R	213693	214479
0.360	0.600	0.0065	0.3750	2.50	B360600R	213696	214482
0.360	0.750	0.0065	0.3750	2.50	B360750R	213699	214485
0.360	0.900	0.0065	0.3750	2.50	B360900R	213702	214488
0.360	1.000	0.0065	0.3750	2.50	B3601000R	213666	214452
0.360	1.150	0.0065	0.3750	2.50	B3601150R	213669	214455
0.360	1.250	0.0065	0.3750	2.50	B3601250R	213672	214458
0.360	1.500	0.0065	0.3750	2.50	B3601500R	213675	214461
0.360	1.600	0.0065	0.3750	3.00	B3601600R	213678	214464
0.360	1.800	0.0065	0.3750	3.00	B3601800R	213681	214467
0.360	2.000	0.0065	0.3750	4.00	B3602000R	213684	214470
0.360	2.500	0.0065	0.3750	4.00	B3602500R	213687	214473
0.360	3.000	0.0065	0.3750	4.00	B3603000R	213690	214476
0.490	0.750	0.0065	0.5000	3.00	B490750R	213738	214524
0.490	1.000	0.0065	0.5000	3.00	B4901000R	213705	214491
0.490	1.250	0.0065	0.5000	3.00	B4901250R	213708	214494
0.490	1.500	0.0065	0.5000	3.00	B4901500R	213711	214497
0.490	2.000	0.0065	0.5000	4.00	B4902000R	213714	214500
0.490	2.500	0.0065	0.5000	4.00	B4902500R	213717	214503
0.490	2.600	0.0065	0.5000	4.00	B4902600R	213720	214506
0.490	2.750	0.0065	0.5000	4.00	B4902750R	213723	214509
0.490	3.000	0.0065	0.5000	6.00	B4903000R	213726	214512
0.490	3.500	0.0065	0.5000	6.00	B4903500R	213729	214515
0.490	4.000	0.0065	0.5000	6.00	B4904000R	213732	214518
0.490	4.500	0.0065	0.5000	6.00	B4904500R	213735	214521
